Telinepeitteen koko ja tarvittava määrä riippuvat suojattavan telineen mitoista, kohteen muodoista, halutusta suojaustasosta ja työmaan olosuhteista. Pelkkä julkisivun pinta-ala ei yleensä riitä lähtötiedoksi. Mitoituksessa on huomioitava myös eri sivut, kulmat, aukot, limitykset ja valitun tuotteen mitat.
Huolellinen määrälaskenta helpottaa telinepeitteiden, telineverkkojen ja kiinnitystarvikkeiden hankintaa. Lopullinen ratkaisu on kuitenkin tarkistettava tuotetiedoista sekä kohteen telineen käyttö- ja rakennesuunnitelmasta.
Miten telinepeitteen koko mitoitetaan käytännössä?

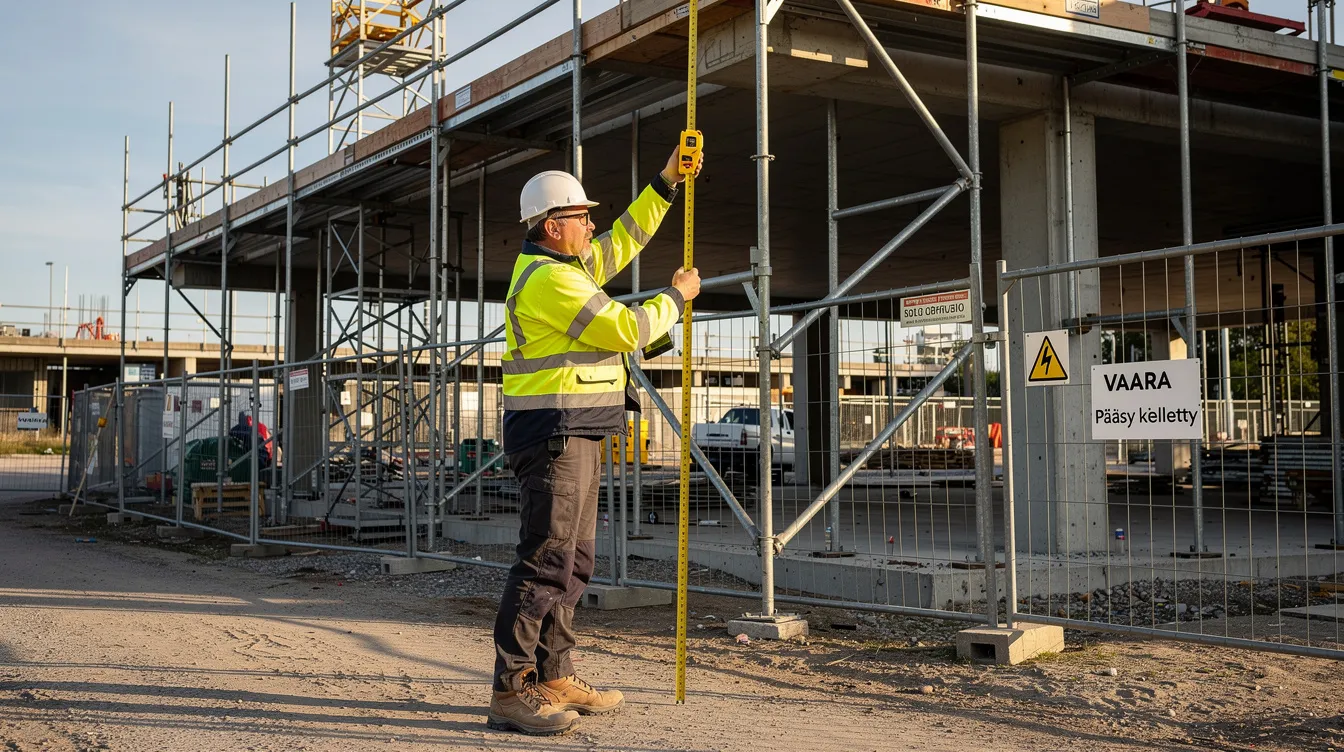

Mitoitus alkaa suojattavan telinealueen leveyden ja korkeuden selvittämisestä. Jos teline kiertää rakennuksen kulman tai suojausta tarvitaan usealla julkisivulla, jokainen sivu mitataan erikseen. Näin epäsäännöllisen kohteen mitat eivät huku yhteen kokonaisarvioon.
Kerää mitoituksen lähtötiedot
Ennen peittoalan laskemista selvitä vähintään seuraavat tiedot:
| Lähtötieto | Miksi sitä tarvitaan? |
|---|---|
| Suojattavan telineen leveys | Määrittää vaakasuuntaisen peittoalueen |
| Suojattavan alueen korkeus | Määrittää pystysuuntaisen peittoalueen |
| Suojattavat julkisivut ja päädyt | Jokainen erillinen sivu lasketaan omana alueenaan |
| Kulmat, parvekkeet, erkkerit ja sisäänvedot | Muuttavat suojattavan alueen geometriaa |
| Ovet, portit ja kulkuaukot | Vaikuttavat peitteiden sijoitteluun ja kiinnitykseen |
| Haluttu suojaustaso | Ohjaa telinepeitteen tai telineverkon valintaa |
| Valitun tuotteen mitat ja kiinnitysohjeet | Tarvitaan peitteiden lukumäärän ja sijoittelun määrittämiseen |
| Mitoita suojattava alue ensisijaisesti telinesuunnitelman perusteella. Jos suunnitelmaa ei vielä ole käytettävissä, tee mitoituksesta selkeä luonnos ja varmista, miten telineet jakautuvat pysty- ja vaakaosiin, koska se vaikuttaa peitteen sijoitteluun ja kiinnitykseen ennen tilausta. |
Laske jokaisen sivun peittoala
Yksinkertaisen suorakaiteen peittoala saadaan kertomalla leveys korkeudella:
leveys × korkeus = peittoala
Laske pääjulkisivu, päädyt ja muut suojattavat sivut erikseen. Yhdistä niiden pinta-alat vasta lopuksi. Porrastetun tai muuten epäsäännöllisen julkisivun voi jakaa pienempiin suorakaiteisiin, jolloin laskelma on helpompi tarkistaa.
Peittoala kertoo suojattavan nettopinta-alan. Se ei vielä ole sama asia kuin tilattavan materiaalin määrä, sillä peitteiden sijoittelu, limitykset, leikkaukset, kiinnitysvarat ja kohteen yksityiskohdat lisäävät tarvetta. Tarvittava lisävara määritetään valitun tuotteen, valmistajan ohjeiden ja kohteen suunnitelman mukaan.
Esimerkki telinepeitteen peittoalan laskennasta
Oletetaan, että suojattavan julkisivun leveys on 24 metriä ja telineen korkeus 12 metriä. Teline kiertää myös kahdeksan metriä leveän päädyn.
| Osa | Leveys | Korkeus | Peittoala |
|---|---|---|---|
| Julkisivu | 24 m | 12 m | 288 m² |
| Pääty | 8 m | 12 m | 96 m² |
| Yhteensä | 384 m² | ||
| Kohteen nettopinta-ala on siis 384 neliömetriä. Varsinainen materiaalitarve lasketaan seuraavasti: |
nettopinta-ala + tuote- ja suunnitelmakohtainen lisävara = arvioitu materiaalitarve
Seuraavaksi peitteet sijoitellaan laskettuun alueeseen niiden hyväksyttyjen tuotemittojen perusteella. Samalla huomioidaan limitykset, aukot, kulmat ja kiinnitys. Näin pinta-ala-arvio muuttuu tilattavien telinepeitteiden tai telineverkkojen kappalemääräksi.

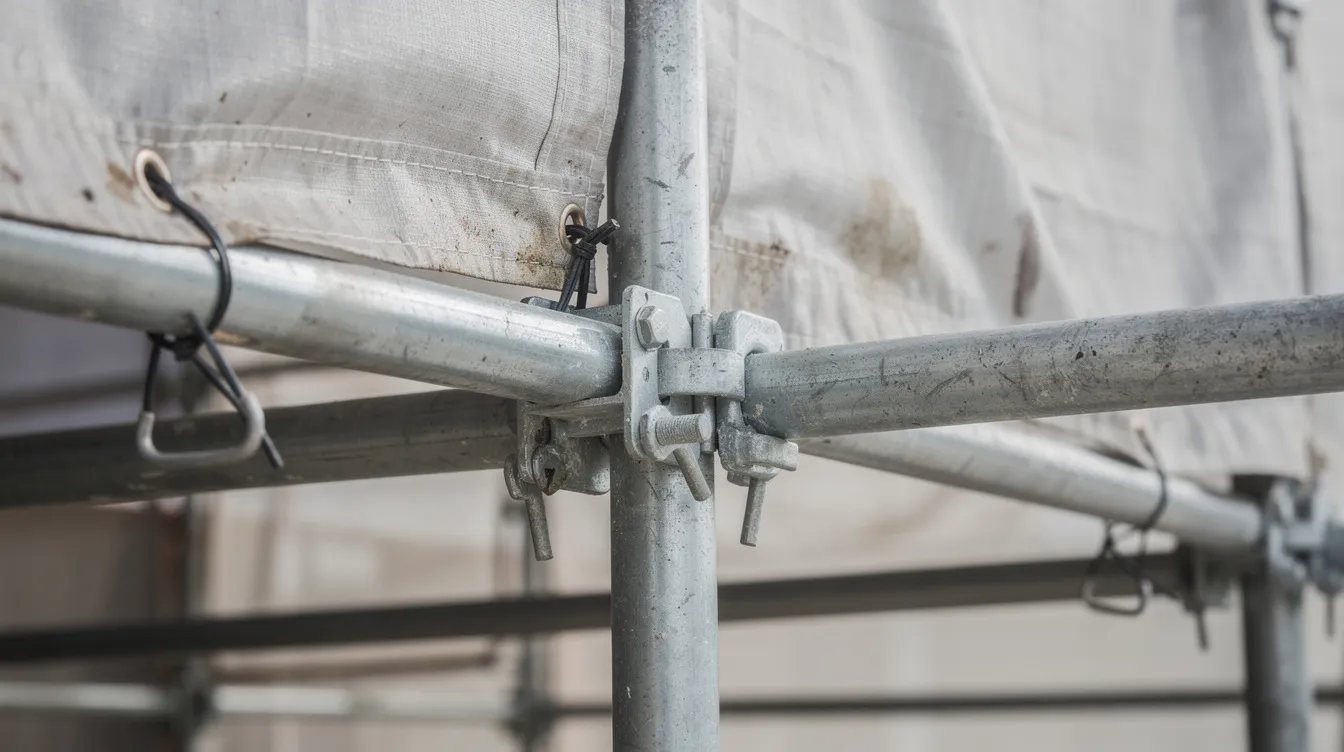

Huomioi limitykset, muodot, kiinnitys ja telinepeitteen kiinnike
Suorakaiteen muotoinen julkisivu on helppo laskea, mutta käytännön kohteissa on usein mitoitukseen vaikuttavia yksityiskohtia:
- porrastuksia ja vaihtelevaa telinekorkeutta
- parvekkeita, sisäänvetoja ja ulkonemia
- rakennuksen kulmia ja eri pituisia sivuja
- ovia, portteja ja muita kulkuaukkoja
- paikallisia kohtia, jotka vaativat leikkaamista tai erillisen peitteen
Laske poikkeavat alueet erikseen ja merkitse ne mittapiirrokseen. Älä vähennä aukkoja automaattisesti kokonaisalasta, sillä niiden ympärille voidaan tarvita erillisiä limityksiä tai kiinnityksiä.
Limitysten määrä ja toteutustapa riippuvat valitusta tuotteesta ja käyttökohteesta. Tarkista myös kiinnitystarvikkeiden tyyppi ja tarvittava määrä hyväksytyistä tuotetiedoista. Peitteen mittoja, limityksiä ja kiinnitystä on arvioitava yhtenä kokonaisuutena, ei toisistaan erillisinä hankintoina.
Peittäminen vaikuttaa telineeseen kohdistuviin tuulikuormiin. Peitetyn telineen riittävä jäykistys ja ankkurointi on varmistettava telineen käyttö- ja rakennesuunnittelussa.
Milloin valita telinepeite ja milloin telineverkko?
Telinepeitteen ja telineverkon valinta tehdään ennen yksityiskohtaista mitoitusta, koska tuotteiden rakenne, mitat ja kiinnitystavat vaikuttavat tarvittavaan määrään. Ratkaisun lähtökohtana ovat työvaihe, haluttu suojaustaso ja kohteen olosuhteet.

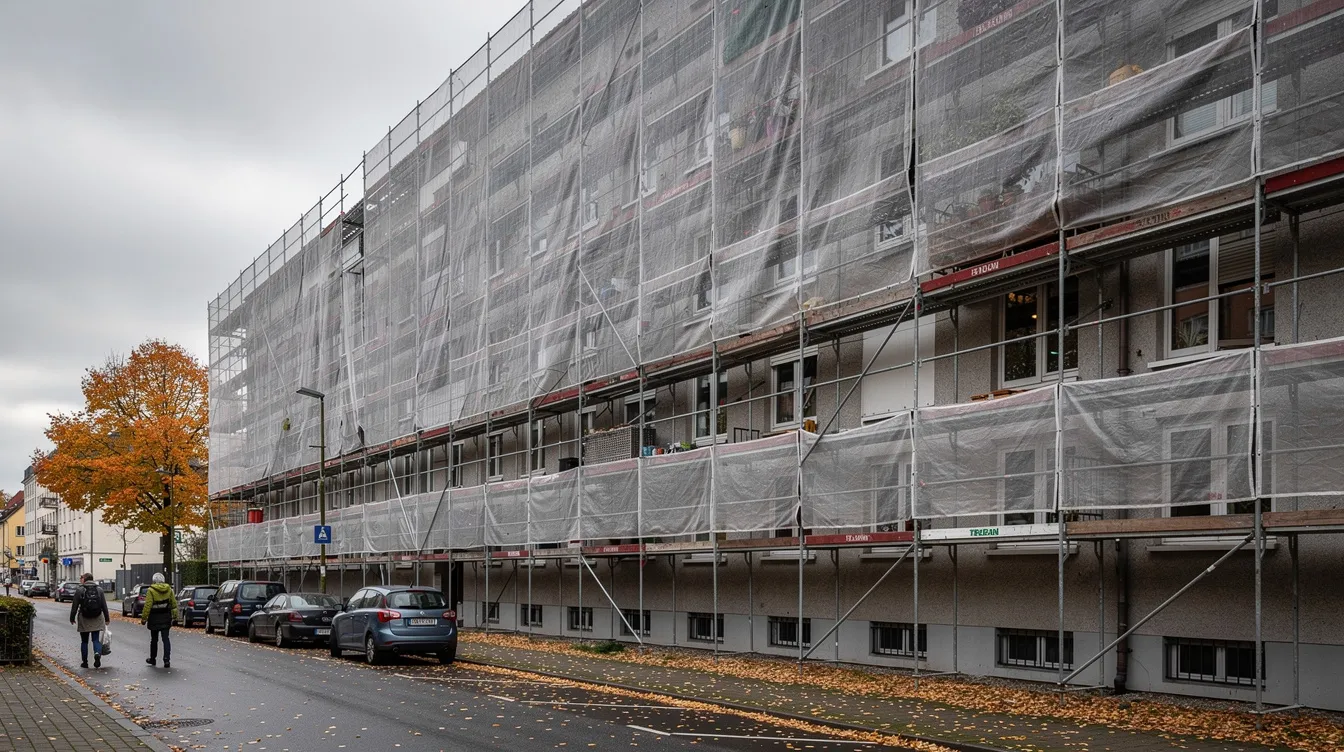

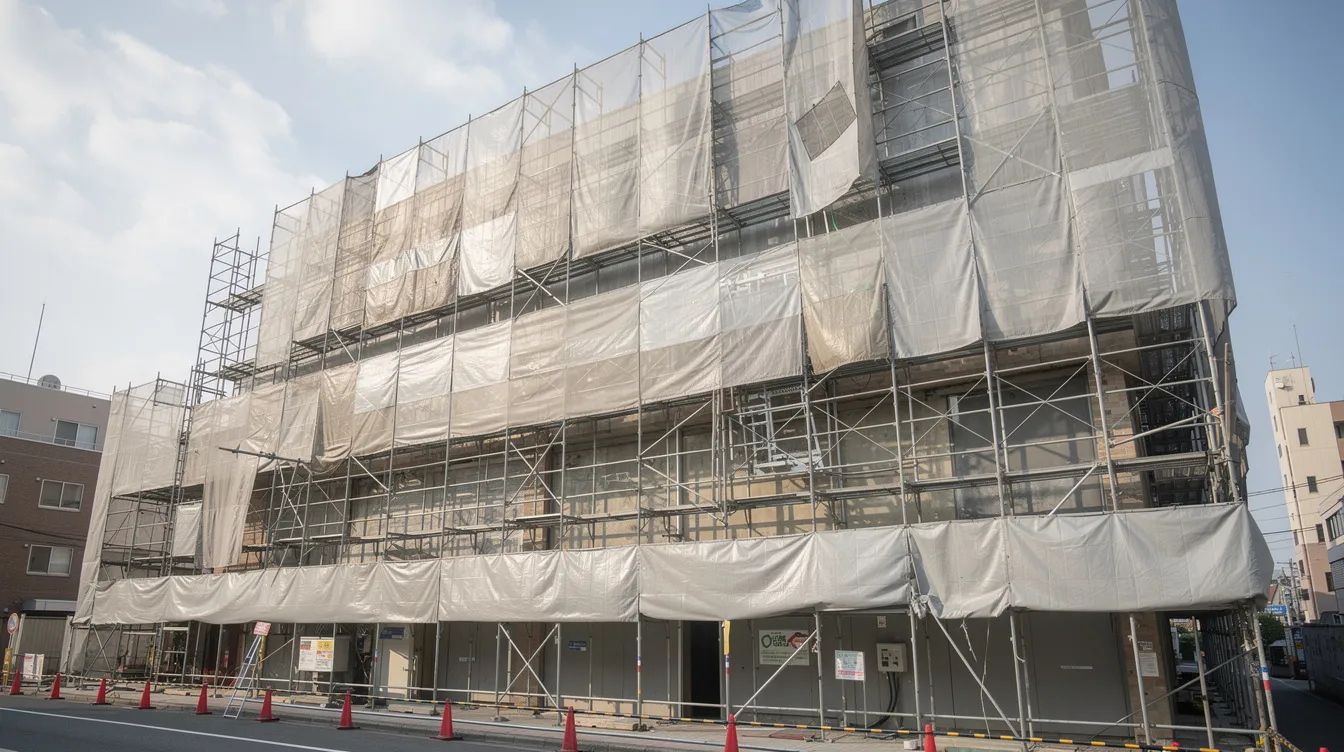

Telinepeite tiiviimpään suojaukseen
Telinepeite on lähtökohtainen vaihtoehto, kun työvaihe edellyttää telineen tiiviimpää suojaamista esimerkiksi maalaus-, rappaus-, hiekkapuhallus- tai pölyävissä purkutöissä. Tuotteen soveltuvuus sää- ja pölysuojaukseen sekä sen tekniset ominaisuudet on aina tarkistettava ajantasaisista tuotetiedoista.
Materiaalin ominaisuudet ja paino vaikuttavat myös telinerakenteeseen kohdistuviin kuormiin. Siksi tuotetta ei pidä valita vain peittoalan tai hinnan perusteella.
Telineverkko kevyempään suojaukseen
Telineverkko voi soveltua kohteeseen, jossa tarvitaan avoimempaa rakennetta, näkösuojaa tai työstä syntyvän irtoaineksen hallintaa ilman tiiviin telinepeitteen tarjoamaa suojaustasoa. Joissakin kohteissa voidaan käyttää myös peitteen ja verkon yhdistelmää.
Telineverkko ei korvaa henkilönsuojaimia tai erikseen suunniteltua putoamissuojausta. Tuotteen käyttötarkoitus, kiinnitys ja tekninen soveltuvuus on varmistettava tuotetiedoista ja telineen suunnittelusta vastaavalta ammattilaiselta.
Kysy Adelante Telineiltä kohteeseen sopivasta telinepeitteestä tai telineverkosta.
Näin etenet ennen tilausta
Selkeä toimintamalli auttaa kokoamaan hankintaa varten tarvittavat tiedot:
- Hanki telinesuunnitelma tai mittapiirros. Merkitse siihen suojattavat sivut, leveydet, korkeudet, kulmat ja aukot.
- Laske nettopinta-ala. Laske jokainen julkisivu ja pääty erikseen ja yhdistä pinta-alat.
- Valitse suojaustyyppi. Määritä työvaiheen ja olosuhteiden perusteella, tarvitaanko telinepeite, telineverkko vai niiden yhdistelmä.
- Sijoittele tuotteet mittojen mukaan. Käytä vain ajantasaisia tuotemittoja ja huomioi tuotekohtaiset limitykset sekä kiinnitysvarat.
- Arvioi kiinnitystarvikkeet. Määritä niiden tyyppi ja määrä tuotteen ohjeiden ja telinesuunnitelman perusteella.
- Tarkista tuulivaikutukset ja rakenteellinen soveltuvuus. Varmista ratkaisu telineen käyttö- ja rakennesuunnittelussa ennen tilausta.
Tarjouspyyntöä varten kannattaa koota ainakin suojattavien sivujen mitat, telineen enimmäiskorkeus, kohteen erityismuodot, suunniteltu työvaihe ja tavoiteltu suojaustaso. Myös yksinkertainen mittapiirros auttaa vertaamaan tuotemittoja kohteen tarpeeseen.
Kun nettopinta-ala, lisävaran perusteet ja tuotteiden sijoittelu on dokumentoitu, materiaalimäärä on helpompi tarkistaa ja hankinta tehdä kohteen tarpeiden mukaan.
